SISTEMI
PER TEST SU PALI STRUMENTAZIONE PER IL CONTROLLO ECOMETRICO E

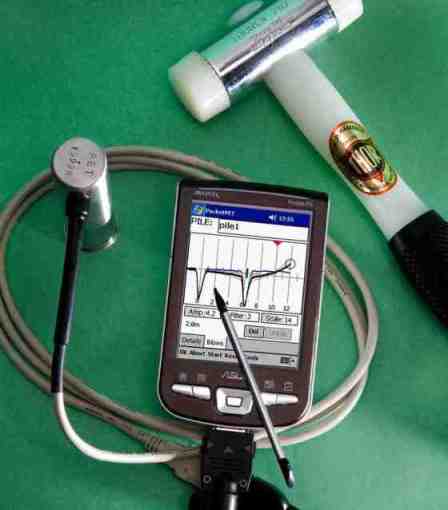

CROSS-HOLE DI PALI DI FONDAZIONE Questo sistema utilizza il metodo Pulse-Echo
(PEM) per dei rapidi controlli qualità con elevata produttività. La testa del
palo viene sollecitata da un leggera martellata. L’onda riflessa viene registrata
e analizzata tramite un accelerometro digitale per fornire informazioni relative
alla lunghezza e alla forma del palo. e kN.
![](geotecnica-image/8589_PET_6.jpg)
PET - Caratteristiche principali |
|
Facile da utilizzare: il
software “user friendly” rende possibile imparare ad utilizzare PET in meno di
un giorno. Non è necessario alcun training aggiuntivo |
Indipendente da Computer.
Può essere collegato alla porta USB standard di un computer portatile, di un Tablet
PC o di un palmare dotato di USB – Disponibile anche versione Bluetooth |
Elettronica disegnata per
l’utilizzo di cantiere |
Eccellente qualità del segnale |
Nessuna batteria da ricaricare |
Utilizzabile da un operatore
singolo | Funzioni adatte a snellire
i tempi di restituzione dati per l’organizzazione avanzata del progetto, velocità
di propagazione suggerite dal software, funzione Smart Trigger™ per l’eliminazione
delle anomalie, controllo “one-touch” della scala, dell’amplificazione, del filtraggio,
ecc. | Rapporti di prova personalizzabili
dall’utente |
Specifiche
tecniche |
Caratteristiche
fisiche | Trasduttore
industriale con involucro protettivo in acciaio inox Dimensioni:
25.4 mm (diametro)
x 90 mm (lunghezza) Peso: 270 g (Trasduttore); 2.3 kg (kit completo)
Range
temperatura (°C): da -20 a
+55 (Operativa),
da -40 a
+80 (Immagazzinaggio) |
Caratteristiche
trasduttore | Sensibilità:
100 mV/g Linearità:
entro 1% nell’intervallo da 0 a
50g Frequenza
di risonanza: 30 kHz Frequenza
di campionamento: 50 kHz |
Standards
di riferimento | ASTM D5882-00 o superiori |
Performance | Lunghezze pali investigabili:
da 2m to 100m (in funzione del diametro e della successione stratigrafica del
terreno. Produttività: in condizioni
favorevoli, un operatore è in grado di investigare fino a 100 pali all’ora Capacità di memorizzazione
dati: illimitata |
Requisiti
minimi del computer | Pentium III, 266 MHz, 64
Mb di memoria, risoluzione display 800x600, Win2000 / WinXP. Raccomandato l’uso
di un Tablet PC (con display per esterni)
o di un Palmtop con USB o Bluetooth |
Fornitura | Il pacchetto PET comprende: un trasduttore con cavo USB(disponibile
anche versione Bluetooth) software per test, analisi
e restituzione dati Martello speciale in Nylon 10 anni di aggiornamento
software gratuito Pacchetto di assistenza all’interpretazione |

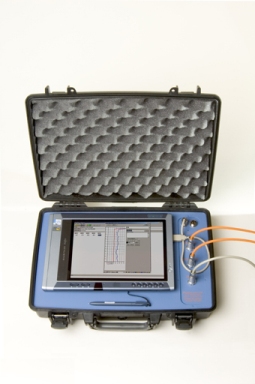

Il “Cross Hole
Ultrasonic Monitor” CHUM
utilizza il metodo sonico “cross-hole” (CSL) per effettuare un’accurata verifica
ad alta risoluzione delle fondazioni
profonde. Un’onda ultrasonica viene
inviata da un trasmettitore ad un
ricevitore, i quali vengono spostati
lungo tutta la lunghezza del palo
all’interno di tubi “annegati” internamente allo stesso nel corso
della gettata. La elocità dell’onda
e la sua energia sono fortemente influenzate dalla qualità stessa
del cemento. Altri metodi supportati
da CHUM sono il “Single Hole Ultrasonic Testing” (SHUT) e la
tomografia (2D e 3D). per maggiori informationi e per scaricare
la versione Demo dei software vai alla pagina http://www.piletest.com/
|
|
CHUM - Caratteristiche principali |
|
Facile da utilizzare: è sufficiente
una giornata per imparare da soli ad utilizzare CHUM, non è richiesto alcun training
aggiuntivo |
Potenti funzioni di Tomografia
(incluse nel pacchetto base) |
Collegabile a qualsiasi PC/Laptop
con porta USB standard |
Aggiornamenti software gratuiti
per 10 anni |
Software di assistenza all’interpretazione
dati | Specifiche
tecniche |
Caratteristiche
fisiche | Involucro
protettivo water-proof, adatto all’utilizzo di cantiere Dimensioni
(mm): 430 Lungh. x 325 Prof..x 105 H (solo strumento) Peso:
2.6 kg (solo strumento)
4.2 kg (con computer
standard) 16.0 kg
(Spedizione) Range
di Temperatura: da -25 a
60 °C
(Operativa); da -40 a 70 °C (Immagazzinamento) |
Alimentazione | interna
con batteria ricaricabile al Litio (autonomia superiore ad una giornata di lavoro) esterna,
100-240V AC (operativa/ricarica), batteria auto 12 V DC (operativa/ricarica) |
Standard
di riferimento | ASTM
D6760-02 o superiori |
Caratteristiche
tecniche | Trasduttori
con frequenza nominale 50 kHz, in contenitore resistente alla pressione, diam.25
mm Cavi
in poliuretano ad alta resistenza, montati su rullo Passo
di campionamento: 500 kHz (risoluzione 2 µS) Amplificazione:
AGC (controllo automatico di guadagno) su 8 livelli Risoluzione:
due contatori 24-bit, errore <0.1% |
Performance | Lunghezza
pali: da 1 a 145 m Spaziatura
tubi: fino a 4m in calcestruzzo di buona qualità Produttività:
un singolo operatore può rilevare fino a 3000m/giorno Capacità
di memorizzazione dati: illimitata |
Requisiti
minimi computer | Windows
2000/XP. 300Mhz. 128Mb. Risoluzione 800x600 |
Restituzione
dati | Tempi
di arrivo, curve di velocità ed energia dell’onda, presentazione dati “a cascata”,
presentazione duale, fuzzy-logic, tomografia parametrica e 3D Generazione
rapporti multi-lingue in formato MS Word |
Opzioni | software
per tomografia 3D (servizio di interpretazione via e-mail quotabile su richiesta) |
|
