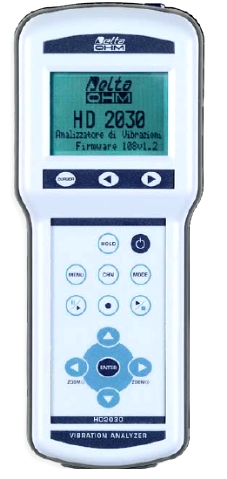

L'analizzatore di Vibrazioni Delta Ohm HD2030 è un analizzatore di vibrazioni portatile in grado di effettuare analisi spettrali e statistiche simultaneamente su quattro canali. Lo strumento fornisce tutti i parametri di misura richiesti dalla normativa vigente in materia di protezioni dei lavoratori dal rischio connesso alle vibrazioni ed è in grado di effettuare misurazioni sia per quanto riguarda le vibrazioni trasmesse al sistema mano-braccio che al corpo intero. Funzioni principali Lo strumento è stato progettato coniugando la semplicità di uso con la massima flessibilità di utilizzo e la possibilità di adattare lo strumento all’evoluzione della normativa in materia di vibrazioni.

Il firmware è aggiornabile direttamente dall’utente utilizzando il programma Noise & Vibration Studio fornito in dotazione.L’HD2030 soddisfa le specifiche della norma ISO 8041 del 2005 e delle norme ISO 5349-1 del 2001 (vibrazioni trasmesse al sistema mano-braccio) ed ISO 2631-1,2 e 4 del 1997 (vibrazioni trasmesse al corpo intero).

I filtri d’ottava e terzi d’ottava sono conformi alle specifiche di classe 1 della norma IEC 61260. L’analizzatore di vibrazioni HD2030 rileva le accelerazioni su quattro assi per mezzo di due accelerometri con elettronica di amplificazione integrata (IEPE o di tipo equivalente). Tre assi sono raggruppati nell’ingresso destro, dove è possibile collegare tre accelerometri oppure un accelerometro di tipo tri-assiale; il quarto asse è invece associato all’ingresso sinistro. Utilizzare accelerometri con elettronica integrata permette di realizzare connessioni a bassa impedenza e basso rumore tra l’accelerometro e lo strumento, ne semplifica l’uso e riduce la probabilità di ottenere misure errate o alterate da interferenze o disturbi elettromagnetici.

L’HD2030 analizza il segnale fornito dagli accelerometri ed effettua le elaborazioni simultaneamente sui quattro assi. Lo strumento calcola, in parallelo per tutti i canali, sia i valori dell’accelerazione ponderata che gli spettri per banda d’ottava o di terzo d’ottava, mostrando l’accelerazione, la velocità o lo spostamento per ciascuna banda di frequenza. Le ponderazioni di frequenza possono essere scelte liberamente in funzione dell’applicazione specifica. Assieme ai valori di accelerazione istantanea e media, l’analizzatore elabora anche livelli di picco, dose di vibrazione (VDV), fattori di cresta ed esegue inoltre l’analisi statistica. Come analizzatore statistico l’HD2030 calcola la distribuzione di probabilità di un parametro di misura a scelta e lo analizza in classi da 1dB. Sono disponibili sia il grafico della distribuzione di probabilità che quello con i livelli percentili da L1 ad L99.

L’acquisizione dell’accelerazione su 4 canali permette, per esempio, di analizzare le vibrazioni trasmesse da un mezzo di trasporto al guidatore attraverso il sedile di guida isolando i movimenti dell’autista, oppure di valutare, in sede di progettazione e verifica della produzione, l’efficacia dello smorzamento introdotto dalla sospensione del sedile e di materiale assorbente in generale. In edilizia è possibile correlare il segnale fornito dal martello utilizzato per eccitare la struttura con il segnale ricevuto da un accelerometro triassiale ad elevata sensibilità accoppiato ad essa. Una versatile funzione di data logging memorizza profili multipli e spettri utilizzando sia la memoria interna da 8MB che una memory card (SD fino a 2GB).

Inoltre, se lo si desidera, è possibile aggiungere, ai profili, anche i segnali forniti dagli accelerometri, registrando direttamente i campioni digitali. Quando i dati memorizzati vengono analizzati risulta utile esaminare i segnali degli accelerometri per verificare l’assenza di artefatti come, per esempio, quelli associati al fenomeno del DC-shift.
Ciascuna registrazione può essere documentata accompagnandola con un commento vocale. Inoltre l’HD2030 può essere utilizzato come un registratore audio, quale ulteriore possibilità di documentare le misure. Il programma “Navigatore” di cui è dotato l’analizzatore, permette di esaminare le misure registrate e di ascoltare i commenti vocali. Per una rapida impostazione dello strumento l’HD2030 può memorizzare fino a nove setup, personalizzati dall’utente secondo specifiche applicazioni. Il setup desiderato viene identificato facilmente mediante il titolo associato. La calibrazione può essere effettuata sia utilizzando i dati di taratura degli accelerometri che utilizzando un generatore di vibrazioni.

Le ultime 120 calibrazioni effettuate vengono annotate in un file e memorizzate in un’area protetta e riservata nella memoria permanente dello strumento. Il programma di interfaccia in dotazione Noise & Vibration Studio, aggiunge automaticamente il file con le calibrazioni alle misure durante lo scarico dei dati nella memoria del PC

L’HD2030 può essere completamente controllato da un PC attraverso le interfacce RS232 ed USB, utilizzando un apposito protocollo di comunicazione. Software Il programma di interfaccia Noise & Vibration Studio viene fornito in dotazione allo strumento e permette, oltre allo scarico e visualizzazione dei dati memorizzati nello strumento, di gestire i setup, le configurazioni dei sensori ed il file delle calibrazioni. Le impostazioni dello strumento possono essere personalizzate dall’utente e memorizzate con un titolo in un file di setup per un futuro utilizzo. Per poter eseguire facilmente diversi tipi di misure, possono essere caricati nello strumento fino a nove impostazioni diverse, selezionate dal file dei setup.Le configurazioni dei sensori possono essere impostate sia manualmente, compilando la tabella delle caratteristiche di ciascuno, oppure automaticamente, utilizzando il CD in dotazione agli accelerometri forniti da Delta Ohm.
L’HD2030 memorizza le informazioni di calibrazione in un’area riservata della memoria interna. Il file registro delle calibrazioni viene trasferito alla memoria del PC insieme ai dati memorizzati e memorizzato nella stessa cartella. Diverse funzioni opzionali di analisi possono essere attivate per mezzo di licenza. Il programma, è aggiornabile automaticamente attraverso la rete web e contiene versioni dimostrative di tutti i moduli. - NS1 Modulo applicativo “Protezione Lavoratori”:

- Analisi dell’esposizione dei lavoratori al rumore ed alle vibrazioni, sia al sistema mano-braccio che al corpo intero, in conformità al Decreto Legge n.81/2008 ed alla norma UNI 9432/2008. - Valutazione dei dispositivi di protezione dell’udito con i metodi SNR ed OBM secondo la norma UNI EN 458. - Valutazione delle incertezze di misura in conformità alla norma UNI 9432/2008. - Calcolo dell’indice di impulsività delle sorgenti acustiche secondo i requisiti della norma UNI 9432/2008.

Applicazioni
L’analizzatore HD2030 è in grado di eseguire tutte le misure richieste dalla legislazione in merito alla protezione dei lavoratori dal rischio di esposizione alle vibrazioni meccaniche (Decreto Legislativo 19 agosto 2005 N.187). La scelta di effettuare misure mano-braccio (HA) o corpo intero (WB e BV) modifica l’estensione in frequenza dell’analisi spettrale. Per le misure mano-braccio il campo si estende da 3.15Hz a 3.15kHz (da 4Hz a 2kHz per lo spettro per bande d’ottava), mentre per le misure sul corpo intero il campo delle frequenze centrali è spostato verso le basse frequenze, da 0.315Hz a 315Hz (da 0.5Hz a 250Hz per lo spettro per bande d’ottava).

L’HD2030 è adatto per la valutazione dell’esposizione dei lavoratori alle vibrazioni e del rischio di lesioni nei seguenti casi:
• vibrazioni trasmesse al sistema mano-braccio attraverso utensili vibranti o oggetti sottoposti a vibrazioni o impatti, o vibrazioni trasmesse al corpo intero attraverso il sedile di guida di veicoli o vibrazioni trasmesse al corpo intero in stazioni di lavoro
• vibrazioni trasmesse al corpo intero da edifici sottoposti a vibrazioni o impatti L’HD2030 è un analizzatore di vibrazioni adatto alle seguenti applicazioni:
• analisi spettrali delle vibrazioni per bande di ottava o di terzo d’ottava,
• analisi statistica con calcolo dei livelli percentili da L1 ad L99 valutazione dell’attenuazione delle vibrazioni di guanti antivibranti, sedili e materiali o verifiche strutturali su edifici Norme tecniche.

L’analizzatore di vibrazioni HD2030 soddisfa le seguenti norme: ISO 8041:2005 “Human response to vibration – Measuring instrumentation” ISO 5349-1:2001 “Mechanical vibration – Measurement and evaluation of human exposure to hand-transmitted vibration – General requirements” ISO 5349-2:2001 “Mechanical vibration – Measurement and evaluation of human exposure to hand-transmitted vibration – Practical guidance for measurement at the workplace” ISO 2631-1:1997 “Mechanical vibration and shock – Evaluation of human exposure to whole body vibration – General requirements” ISO 2631-2:1989 “Evaluation of human exposure to whole body vibration – Continuous and shock-induced vibrations in buildings (1 to 80 Hz)” IEC 61260:1995 “Electroacustics – Octave band and fractional-octave band filters”
