Misuratore con sensore integrato che determina il rendimento energetico in sistemi fotovoltaici / serve anche per la ricerca di una ubicazione ottimale per le nuove istallazioni.

Il misuratore di radiazioni per energia solare è lo strumento ottimale per ingegneri solari, architetti e appassionati all'ingegneria solare. Con questo misuratore di radiazione si può determinare la potenza solare.

Questo consente di poter fare una dichiarazione sull'istallazione e l'interpretazione del dispositivo fotovoltaico. La misurazione dell'intensità di luce si effettua mediante una cellula solare di silicio monocristallina. Il processore integrato nel misuratore di radiazione di energia solare si incarica di effettuare una correzione automatica per mantenere la precisione base dopo la calibratura di ogni strumento nel simulatore solare.

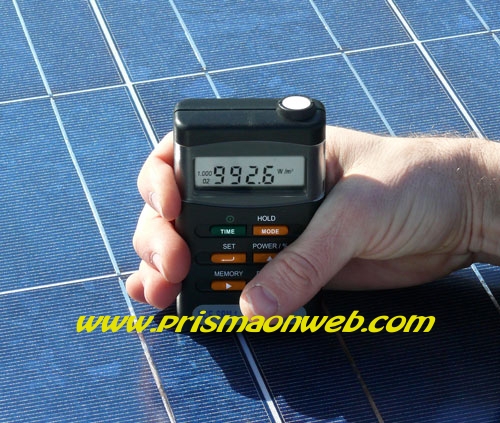

Il parametro più importante Ptot (in W/m²) si può leggere direttamente nel display. I valori contenuti nella memoria interna (32.000 valori di misura) si possono trasmettere al computer con l'aiuto del software e attraverso il porto di serie. Questo misuratore di radiazione di energia solare è stato concepito anche per uso esterno, e possiede una struttura di plastica resistente alle intemperie. Le sue dimensioni compatte consentono un uso assai comodo e agevole

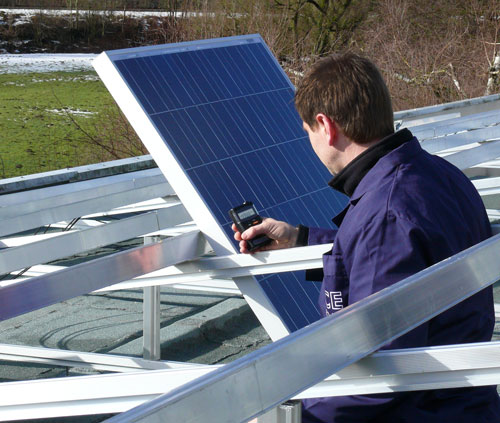

• Permette misurazioni in loco della generazione di energia solare e l'insolazione Ptot
• Consente di effettuare misurazioni prolungate grazie alla memoria interna (32.000 valori)

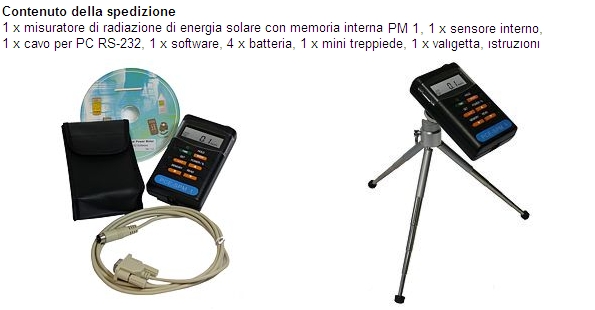

• Nella spedizione si include un software di trasmissione e analisi (in inglese con istruzioni in spagnolo)
• Permette una misurazione solare comparativa
• Funzione min. / max. / Data-Hold
• Alimentazione mediante 4 batterie Ioni-Litio (durata ca. di 16 giorni in uso continuo)

Radiazione solare
Il misuratore di radiazione riconosce la radiazione solare completa, vale a dire, tanto la radiazione diretta come la radiazione solare diffusa nell'atmosfera. La maggior parte della radiazione solare che si riflette sulla superficie della terra si trova nella parte infrarossa visibile dello spettro elettromagnetico, dato che la radiazione ultravioletta è assorbita dall'atmosfera. La radiazione solare varia durante l'anno, quindi l'angolo incidente della luce solare in estate è maggiore che in inverno e i raggi incidono in estate in modo più diretto sulla superficie terrestre

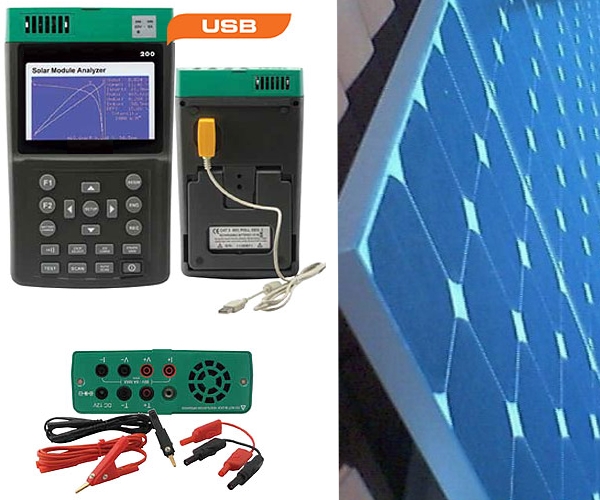

SOLAR 200 .. Indispensabile per analizzare le curve caratteristiche delle cellule fotovoltaiche.

Attivando la modalità Scan nel misuratore di moduli solari si percorre l'ambito completo di carica (vuoto a cortocircuito) e si registrano le magnitudo elettriche di corrente e tensione.

Di seguito le verrano mostrati nel grande display grafico del tester di moduli solari una curva caratteristica della corrente e la tensione, una curva di rendimento, a tensione senza carica, e la corrente di cortocircuito.

Lo strumento calcola inoltre l'efficenza delle cellule, sempre e quando introduca la superficie dei moduli fotovoltaici e la potenza della luce in W/m².

Nella memoria interna può memorizzare diagrammi con tutti i valori di misurazione.
La lettura e valutazione della memoria si effettua attraverso il software, collegato mediante una connessione USB isolata otticamente, che viene inclusa nella spedizione.

È possibile anche una esportazione dei dati a Excel.

Grazie alle sue dimensioni compatte e al suo funzionamento con accumulatore, questo strumento è ideale per uso mobile.

Gli accumulatori si possono caricare direttamente nel tester di moduli solari mediante il componente di rete.

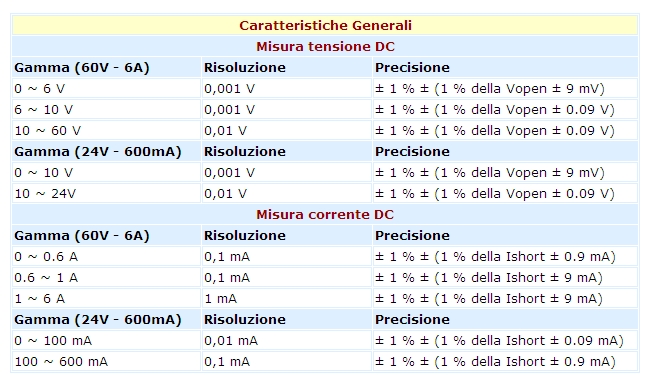

• Caratteristiche: Test Curva I-V per Cella Solare.
• Potenza massima rilevabile: 60V, 6A, capacità 180W Ricerca
• Potenza Solare Massima (Pmax) mediante scansione automatica.
• Tensione Massima (Vmaxp) alla Pmax.
• Corrente Massima (Imaxp) alla Pmax.
• Tensione a Circuito Aperto (Vopen).
• Corrente di cortocircuito (short).
• Calcolo Rendimento pannello solare (%).
• Impostazione area pannello solare (0.001 m2 ~ 9999 m2).
• Impostazione sorgente luce standard (10 W/m2 ~ 1000 W/m2).
• Impostazione potenza min. per funzione allarme (10mW ~ 1000W).
• Orologio Calendario incorporato.
• Batterie al Litio ricaricabili con circuito di carica incorporato.
• Cavo USB incoporato per collegamento a PC
• Opzionale a richiesta: stampante termica portatile per stampare le visualizzazioni dello schermo LCD dell’Analizzatore per Pannelli Solari (copia cartacea).
